Máquina de inspeção por raio-X
IRIX DDL Side Plus: duplo disparo lateral pra produtos complexos
Duplo disparo lateral com dois geradores, para recipientes densos: garrafas de vidro com líquidos e potes de paredes grossas.
duplo disparo lateral · 0,8–0,4 mm/pix · até 1.200 emb/min · IP54 (IP66 opc.)
Por que o IRIX DDL Side Plus
Vidro denso com líquido dentro é o caso difícil da inspeção por raio-X: um único ângulo de disparo sempre deixa zona cega. O IRIX DDL Side Plus usa dois geradores laterais com ângulos de ataque diferentes, e cruza as imagens pra cobrir o pote inteiro, do fundo à parede, sem depender de uma única projeção.
A dupla lateral trabalha a até 1.200 embalagens por minuto com escaneamento de 200 m/min, detecção completa e as verificações simultâneas da família. Tela de 17 polegadas, 900 formatos, opção IP66 e design sanitário nos conceitos EHEDG.
Aplicações típicas
- Potes de vidro densos (conservas, molhos, azeitonas)
- Garrafas de vidro com líquidos
- Produtos onde um único ângulo de disparo deixa zona cega
Especificações do IRIX DDL Side Plus
| Geometria do feixe | duplo disparo lateral (2 geradores, ângulos distintos) |
|---|---|
| Gerador | até 70 kV · 8 mA · 600 W (cada) |
| Resolução | 0,8–0,4 mm/pix |
| Escaneamento | até 200 m/min |
| Produção | até 1.200 emb/min |
| Detecção | Fe, não-Fe, inox, vidro, pedras, ossos calcificados e espinhas |
| Memória de formatos | até 900 |
| Display | tela de toque 17" |
| Proteção | IP54 (IP66 opcional) |
| Construção | aço inox AISI 304 (316 opc.) · altura de trabalho 800–1200 mm |
| Comunicação | DATAHUB WEB, MODBUS TCP/IP, OPC UA, Ethernet, USB · VIT4 |
| Temperatura de operação | 0–40 °C |
Valores da ficha técnica oficial (PDF); a taxa de detecção real depende do produto e é confirmada em teste com amostras. A Varpe adapta as especificações-padrão à necessidade de cada aplicação.
Modelos relacionados
IRIX DL Side
Potes, frascos e garrafas

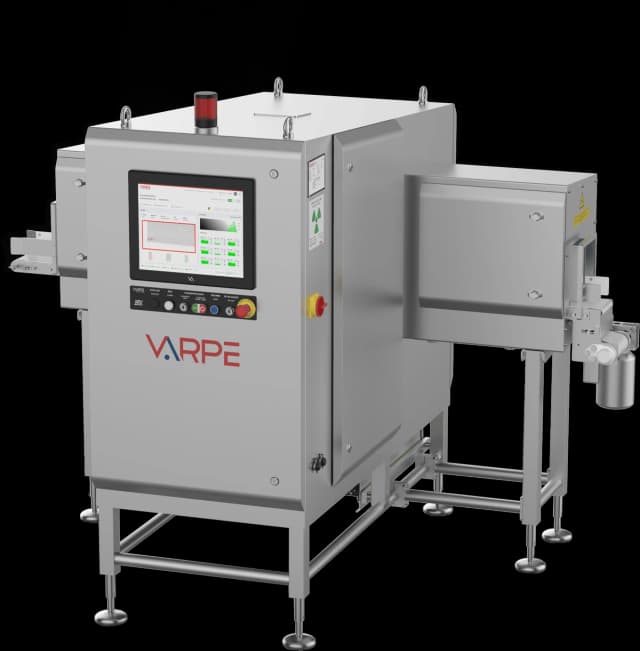

IRIX DLV Axis
Alta variabilidade de formatos

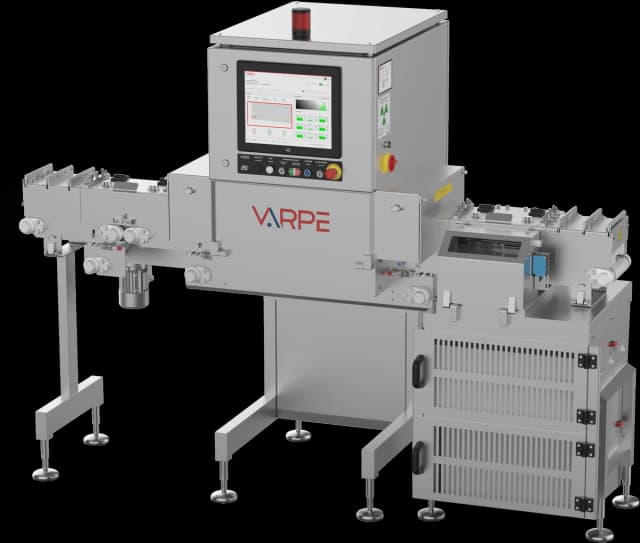

IRIX DV HD
