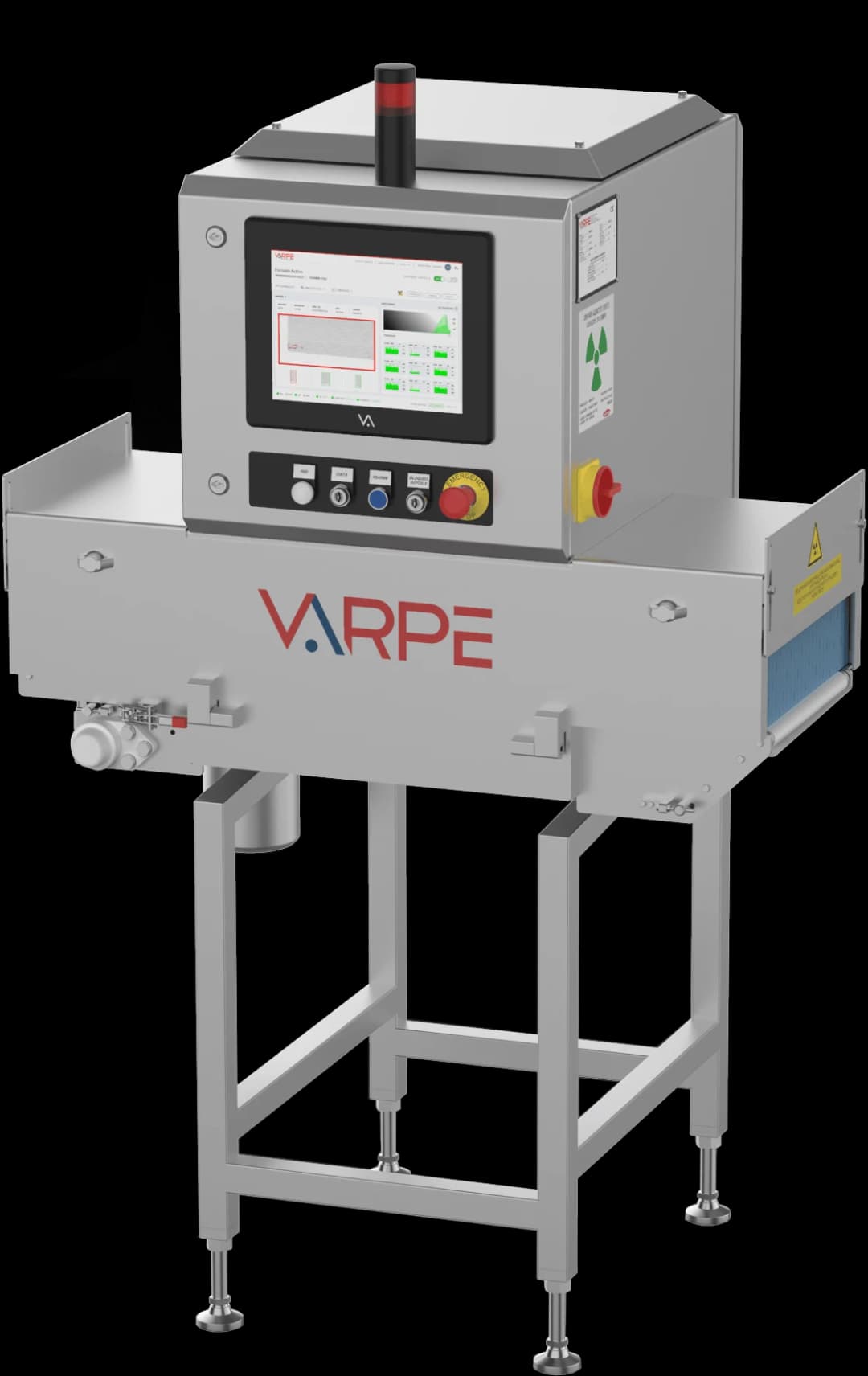

IRIX Essentia
A porta de entrada da linha: inspeção essencial por disparo vertical para produtos embalados, com as funções que uma linha de médio porte precisa.
disparo vertical · 0,8–0,4 mm/pix · até 300 emb/min
Máquinas de Inspeção por Raio-X para Embalagens e Granel
A máquina de inspeção por raio-X enxerga dentro do produto, embalado ou a granel, e rejeita automaticamente o que tiver corpo estranho: vidro, pedra, osso calcificado, espinha e metais, inclusive inox e dentro de embalagem metalizada. A família IRIX vai do disparo vertical de uso geral ao multipista de 10 faixas, dimensionada para o produto e a linha de cada cliente.
- ■ Resolução de até 0,096 mm/pixel
- ■ Até 1.200 embalagens/min
- ■ Dose externa ≤ 1 µSv/h a 0,1 m — homologação NHM-X224
IRIX DV Classic — a referência da linha
01 ·Princípio de funcionamento
Como funciona a inspeção por raio-X de alimentos e embalagens
O produto atravessa um túnel blindado onde um feixe de raio-X de baixa energia projeta a imagem do interior sobre um detector. Corpos estranhos são mais densos que o alimento ao redor e aparecem como sombras na imagem; o software compara cada embalagem com o padrão aprendido do produto e aciona a rejeição automática do que estiver fora, sem parar a linha.
Por trabalhar com densidade em vez de condutividade, o raio-X detecta o que o detector de metais não alcança: vidro, pedra, ossos calcificados e espinhas, além de metais ferrosos, não ferrosos e aço inox. E funciona em embalagens metalizadas e latas, onde detectores de metais têm interferência. A mesma imagem ainda faz verificações simultâneas de integridade: quebra, contagem de unidades e estimativa de peso por zona.
A geometria do feixe define o modelo certo: disparo vertical para a maioria dos embalados, lateral para potes e garrafas altas, duplo disparo para vidro denso ou alta variabilidade de formatos, e triplo disparo para produtos extensos. Toda a linha usa o software VIT4, com até 900 formatos de produto em memória, autoaprendizagem e trilha de auditoria.
02 ·Catálogo
Os modelos de inspeção por raio-X IRIX
A família IRIX cobre do embalado de alta velocidade ao granel antes do envase. O que muda entre os modelos é a geometria do feixe e o detector; a base é a mesma: estrutura em aço inoxidável, tela de toque, software VIT4 e rejeição automática integrada.
Entrada e uso geral

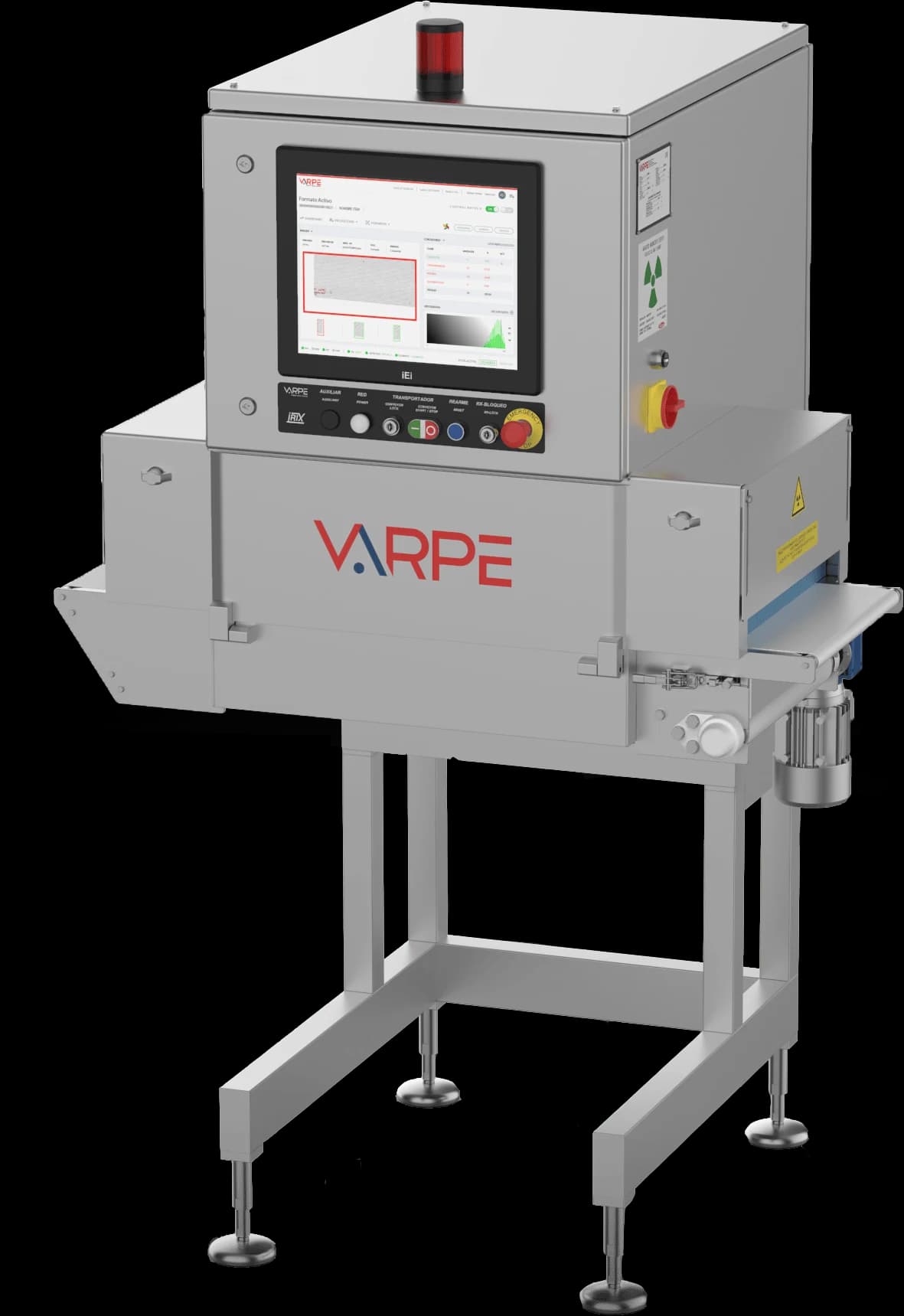

IRIX DV Classic
O carro-chefe da linha: disparo vertical de uso geral que inspeciona praticamente qualquer produto embalado, na velocidade máxima da família.
disparo vertical · 0,8–0,4 mm/pix · até 1.200 emb/min
Alta definição e baixa densidade

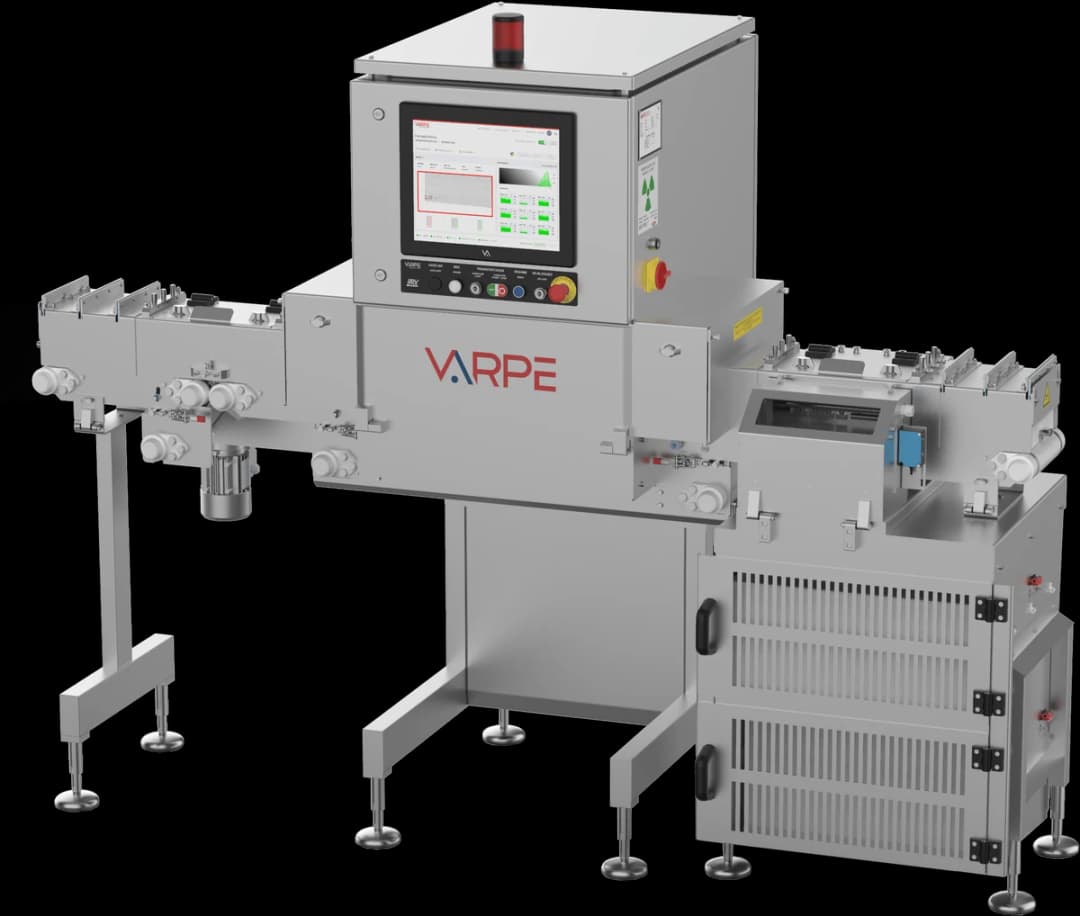

IRIX DV HD
Detector TDI de alta definição com resolução de 0,096 mm/pixel, cerca de 8 vezes mais fina que o padrão: encontra ossos calcificados e espinhas de pescado.
vertical + detector TDI · 0,096 mm/pix · até 1.200 emb/min

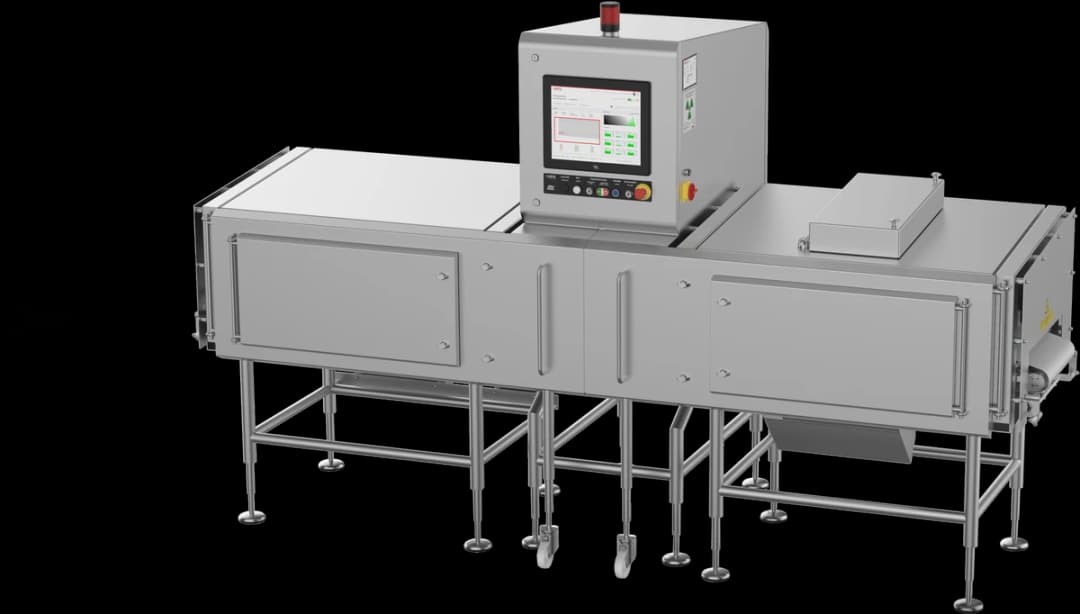

IRIX Dual Energy
Dupla energia para contaminantes de baixa densidade, que o raio-X convencional não separa do produto.
vertical, dupla energia · 0,8–0,4 mm/pix · até 1.200 emb/min
Potes, frascos e garrafas

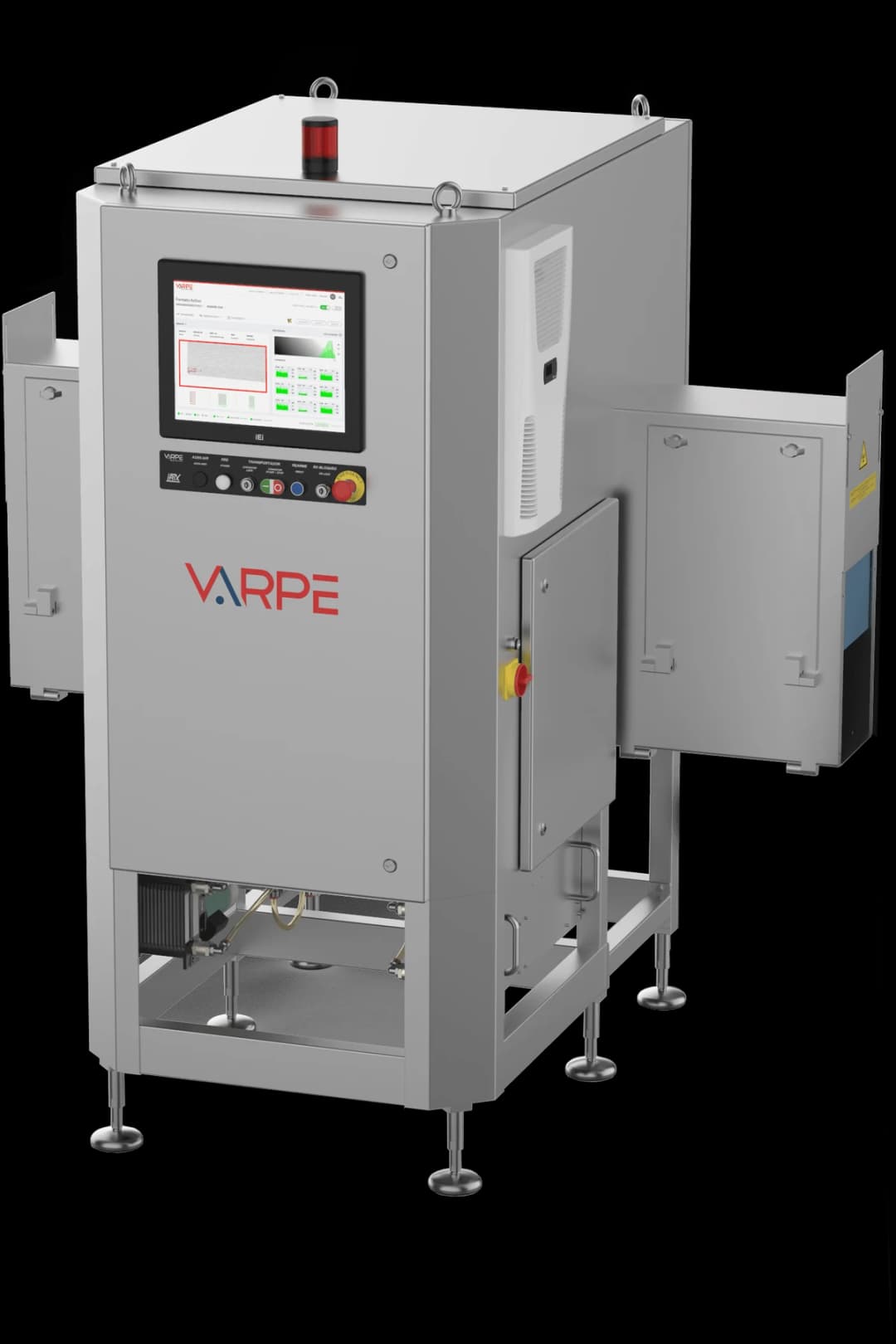

IRIX DL Side
Disparo lateral para recipientes altos: potes, frascos e garrafas, onde o feixe vertical atravessaria produto demais.
disparo lateral · 0,8–0,4 mm/pix · até 1.200 emb/min
IRIX DDL Side Plus
Duplo disparo lateral com dois geradores, para recipientes densos: garrafas de vidro com líquidos e potes de paredes grossas.
duplo disparo lateral · 0,8–0,4 mm/pix · até 1.200 emb/min

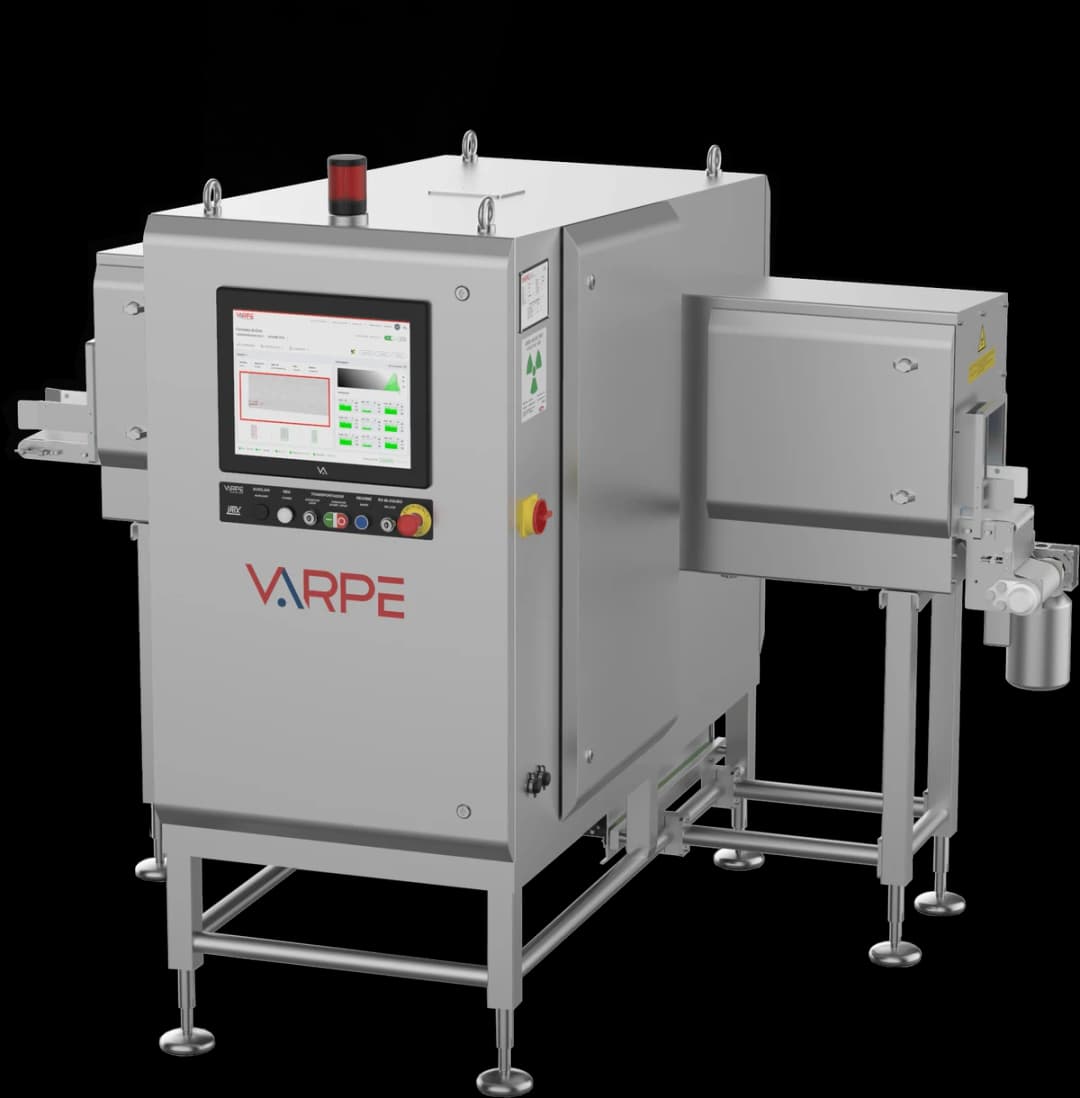

IRIX DLV Axis
Duplo disparo lateral e vertical no mesmo túnel: cobre alta variabilidade de formatos, de latas baixas a embalagens altas, sem trocar de máquina.
duplo disparo (lateral + vertical) · 0,8–0,4 mm/pix · até 1.200 emb/min
Alta produção e aplicações específicas
IRIX Multitrack
Inspeção multipista em até 10 faixas simultâneas, com rejeição independente por pista: multiplica a produção sem multiplicar máquinas.
vertical multipista · 0,8–0,4 mm/pix · até 1.200 emb/min

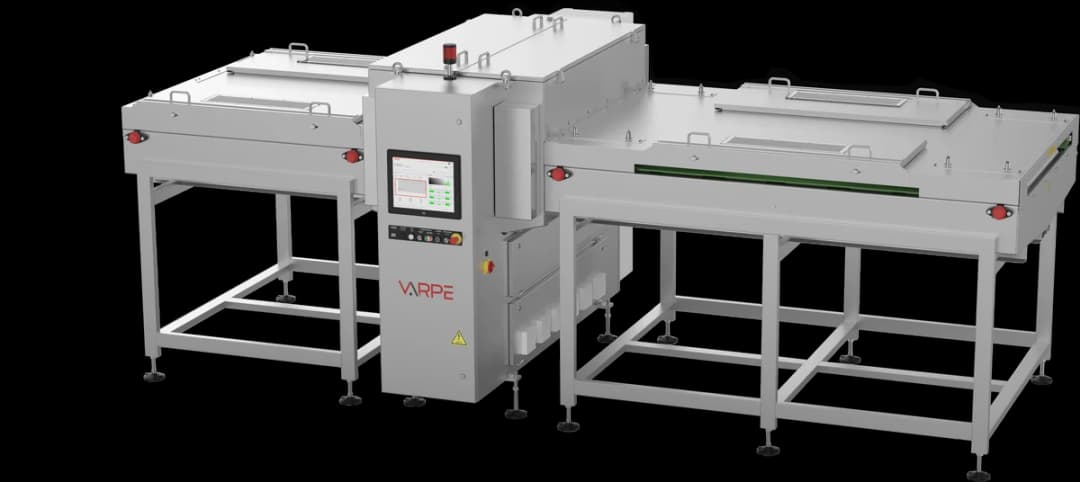

IRIX TDV XXL
Triplo disparo vertical para produtos extensos e volumosos, que um único feixe não cobre por inteiro.
triplo disparo vertical · 0,8–0,4 mm/pix · até 1.200 emb/min
IRIX DVS Bulk
Inspeção de granel não embalado, sem cortina de proteção no fluxo: legumes, frutos secos e matéria-prima antes do envase.
vertical, fluxo a granel · 0,8–0,4 mm/pix · até 200 m/min de esteira

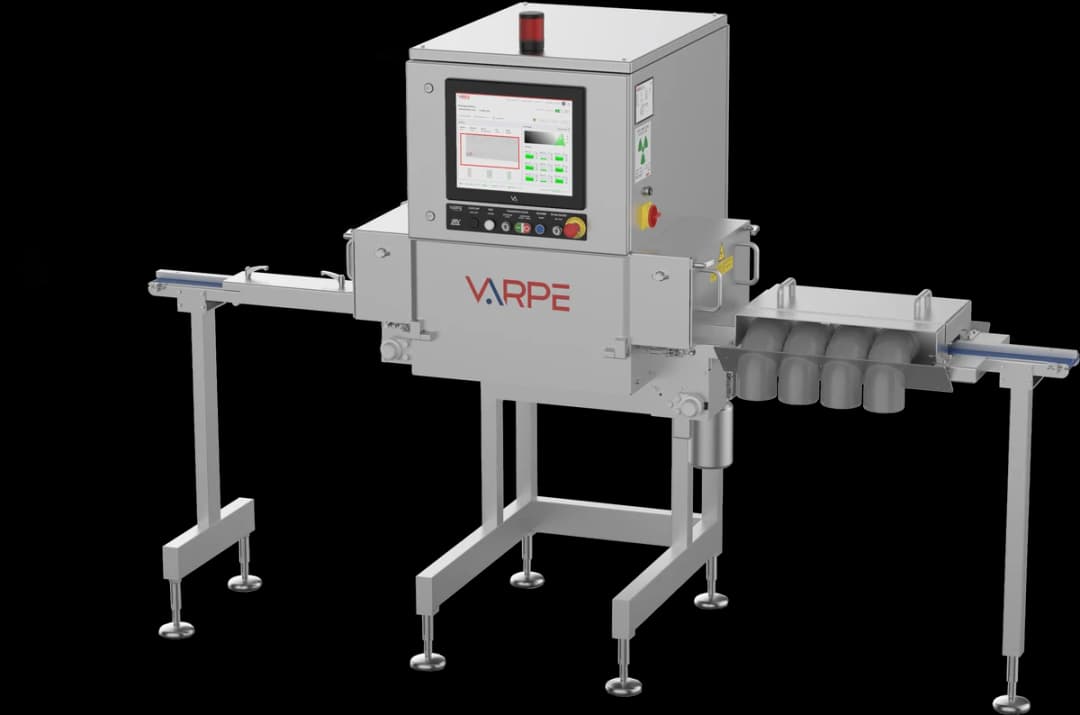

IRIX DV Cork
Classificador de rolhas por morfologia e defeitos internos, com o mesmo detector TDI de 0,096 mm/pixel da linha HD.
vertical + classificador TDI · 0,096 mm/pix · até 1.200 u/min
Valores dos datasheets oficiais Varpe; a taxa de detecção real depende do produto e é confirmada em teste com amostras.
03 ·Especificação
Comparativo: qual geometria de feixe pro seu produto
| Modelo | Geometria | Resolução | Produção | Proteção | Indicação |
|---|---|---|---|---|---|
| IRIX Essentia | disparo vertical | 0,8–0,4 mm/pix | até 300 emb/min | IP54 | Entrada de linha, embalados |
| IRIX DV Classic | disparo vertical | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Uso geral (referência da linha) |
| IRIX DV HD | vertical + detector TDI | 0,096 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Ossos calcificados, espinhas |
| IRIX Dual Energy | vertical, dupla energia | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Contaminantes de baixa densidade |
| IRIX DL Side | disparo lateral | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Potes, frascos e garrafas |
| IRIX DDL Side Plus | duplo disparo lateral | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Vidro denso com líquidos |
| IRIX DLV Axis | duplo disparo (lateral + vertical) | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Alta variabilidade de formatos |
| IRIX Multitrack | vertical multipista | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Multipista (até 10 faixas) |
| IRIX TDV XXL | triplo disparo vertical | 0,8–0,4 mm/pix | até 1.200 emb/min | IP54 (IP66 opc.) | Produtos extensos e volumosos |
| IRIX DVS Bulk | vertical, fluxo a granel | 0,8–0,4 mm/pix | até 200 m/min de esteira | IP54 (IP66 opc.) | Granel não embalado |
| IRIX DV Cork | vertical + classificador TDI | 0,096 mm/pix | até 1.200 u/min | IP54 (IP66 opc.) | Classificação de rolhas |
Duas perguntas guiam a escolha. Primeira: qual o formato do recipiente? Feixe vertical resolve a maioria dos embalados; potes e garrafas altas pedem disparo lateral, e vidro denso pede o duplo lateral. Segunda: qual o contaminante mais provável? Espinhas e ossos calcificados pedem a resolução do detector TDI; baixa densidade pede dupla energia. Se a linha também controla peso, o COMBO RX combina inspeção por raio-X e pesagem dinâmica no mesmo chassi.
04 ·Dúvidas de especificação
Perguntas frequentes
O que a inspeção por raio-X detecta que o detector de metais não pega?
O raio-X enxerga por densidade, não por condutividade. Por isso detecta corpos estranhos que passam direto por um detector de metais: vidro, pedra, ossos calcificados e espinhas de pescado, além de metais ferrosos, não ferrosos e aço inox. E funciona onde o detector de metais fica cego: embalagens metalizadas e latas, que interferem no campo eletromagnético mas são transparentes ao feixe. A mesma imagem ainda permite verificações simultâneas de integridade, como quebra, contagem de unidades e estimativa de peso por zona. O detector de metais continua sendo a escolha certa quando o risco é só metálico e a embalagem não é metalizada, pelo custo menor. Na dúvida entre as duas tecnologias, o ponto de partida é o contaminante mais provável do seu processo e o tipo de embalagem da linha.
Inspecionar alimentos com raio-X é seguro? Precisa de licença?
Sim, é seguro. A energia usada na inspeção é baixa, o feixe fica confinado no túnel blindado do equipamento e o alimento não retém radiação nenhuma: inspecionar não torna o produto radioativo, do mesmo jeito que uma mala não sai radioativa do scanner do aeroporto. Os equipamentos IRIX são homologados como instalação radioativa isenta, ou seja, projetados para operar abaixo dos limiares que exigiriam licenciamento de instalação radioativa. Os operadores não precisam de dosimetria individual em condições normais de uso, e o equipamento traz intertravamentos que desligam o feixe se uma porta ou cortina for aberta. Na prática, a barreira de entrada regulatória é muito menor do que a maioria das indústrias imagina ao ouvir a palavra raio-X.
Qual a velocidade de uma máquina de inspeção por raio-X?
A linha IRIX inspeciona até 1.200 embalagens por minuto, com escaneamento de esteira de até 200 metros por minuto nos modelos de uso geral. Para linhas paralelas, o IRIX Multitrack inspeciona até 10 pistas simultâneas com rejeição independente em cada uma, o que multiplica a capacidade sem adicionar máquinas. Assim como no controle de peso, a velocidade real da sua aplicação depende do produto: o comprimento da embalagem, a resolução exigida (encontrar uma espinha de pescado pede mais tempo de imagem que encontrar um parafuso) e o tipo de rejeição. O dimensionamento certo sai de um teste com amostras reais do seu produto, em que o fabricante mede a taxa de detecção na velocidade-alvo da linha antes da compra.
Dá pra inspecionar produto a granel, antes do envase?
Dá, e muitas vezes é onde a inspeção rende mais. O IRIX DVS Bulk inspeciona fluxo contínuo de produto não embalado, como legumes, grãos e frutos secos, direto na esteira e sem cortina de proteção interrompendo o fluxo. Inspecionar a granel tem uma vantagem econômica clara: o contaminante é removido antes de virar uma embalagem pronta, então a perda é só do produto contaminado, não do material de embalagem nem do lote embalado. Em linhas que processam matéria-prima com risco conhecido de pedra ou metal, como grãos e vegetais de campo, a combinação típica é granel na entrada do processo e uma inspeção final na embalagem, cada uma dimensionada pro contaminante que precisa encontrar naquele ponto.
05 ·Orçamento
Dimensione a inspeção por raio-X da sua linha
Conte o produto, a embalagem e o contaminante que preocupa. Um engenheiro de aplicação testa com amostras reais e retorna com a especificação e o orçamento.
